-
安全生產(chǎn)標(biāo)準(zhǔn)化三級企業(yè)
-
多項(xiàng)產(chǎn)品專利國家知識產(chǎn)權(quán)局授予
-
全面通過ISO9001質(zhì)量管理體系認(rèn)
-
多項(xiàng)行業(yè)榮譽(yù)資質(zhì)
-
10年專注于外墻保溫涂料系統(tǒng)
-
1000萬方外墻保溫涂料工程案例
-
6年專業(yè)上市地產(chǎn)公司戰(zhàn)略合作伙
座機(jī)：027-87279330
027- 87369323
傳真：027-87303805
手機(jī)：13437116831
Q Q：872793300
郵箱：872793300@qq.com
作者： 發(fā)布時間：2016-02-17 14:35:24瀏覽次數(shù)：
一、施工工藝

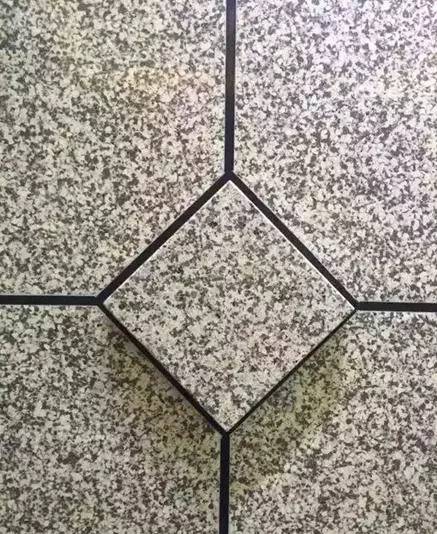

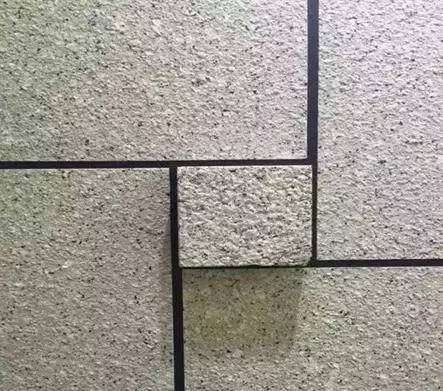

墻面基層處理→刮（抹）涂抗裂砂漿同時復(fù)合耐堿玻纖網(wǎng)格布→刮（抹）涂真石漆專用膩?zhàn)?-2遍→找直陽角（順直）→刷（噴）涂專用封閉底漆1遍，據(jù)甲方要求斷塊→用水平管超平彈水平線，垂直線找垂直→彈線、分格（分格線漆）、貼美紋膠帶→噴涂有色底漆→噴涂液態(tài)理石漆→撕掉美紋紙，修補(bǔ)理石漆及黑縫→噴液態(tài)理石漆罩面清漆。
二、水包水多彩涂料施工問題
（一）水包水多彩涂料發(fā)花問題
1.施工溫度太低，濕度過大
水包水仿石涂料的干燥需要處在一個最佳的環(huán)境中，才能保證色粒均勻飽滿，實(shí)現(xiàn)逼真的效果。如果施工環(huán)境溫度太低或者濕度過大，都將使得涂料不能充分干燥而引起泛白發(fā)花。
2. 基層泛堿
基層含水率過高，導(dǎo)致抗堿封閉底漆無法中和基層堿性，讓基層堿性破壞水包水仿石涂料漆膜而引起的泛白發(fā)花。
3.基層平整度差
基層平整度太差，水包水仿石涂料施工完畢后，陽光照到凹凸不平的墻面，在視覺上造成發(fā)花的效果。
4.重涂時間短
漆膜沒有干燥充分，就開始涂刷罩面，導(dǎo)致水包水仿石涂料漆膜干燥過程中的水蒸氣無法排到罩面以外，引起水包水仿石涂料面漆發(fā)花。
5.施工不當(dāng)
施工不規(guī)范，未按施工工藝和材料說明進(jìn)行施工，導(dǎo)致水包水仿石涂料產(chǎn)生的發(fā)花。DAD體系，北方最專業(yè)的水包水技術(shù)體系。
6.產(chǎn)品本身質(zhì)量問題
材料本身問題，水包水仿石涂料的乳液、助劑配比不當(dāng)或者不同原材料企業(yè)間的原材料協(xié)同性不良，導(dǎo)致水包水多彩涂料產(chǎn)生泛白發(fā)花。
�。ǘ┵A藏問題
由于水性多彩涂料由分散相和連續(xù)相兩部分組成，兩相之間因?yàn)橄鄬Σ蝗懿判纬伤嗖释苛系漠a(chǎn)品。但由于兩者比重的差異或體系黏度控制不當(dāng)，長時間貯存有時會出現(xiàn)分散相下沉連續(xù)相上浮現(xiàn)象，從而產(chǎn)生水性多彩涂料貯存后出現(xiàn)浮水分層現(xiàn)象。
�。ㄈ斄褑栴}
水性多彩涂料雖然這種涂料具有抗龜裂的特性，但是它并不是單獨(dú)使用就能實(shí)現(xiàn)裝飾效果的，需要對墻面采用一系列合理的施工工藝，如選擇抗裂性優(yōu)異的找平砂漿、耐堿型增強(qiáng)材料、抗堿底漆、耐候性中間漆等。
�。ㄋ模┦┕ぴO(shè)備問題
因?yàn)樗远嗖释苛蠈ν垦b設(shè)備有一定的腐蝕性和附著力，尤其是對鐵制設(shè)備有一定的銹蝕作用，容易使輸送管道的金屬溶解，使分散微粒析出，涂膜產(chǎn)生麻點(diǎn)；且水包水多彩涂料對抗強(qiáng)機(jī)械作用力的分散穩(wěn)定性差，輸送管道內(nèi)的流速急劇變化時，分散微粒被壓縮成固態(tài)微粒，使涂膜產(chǎn)生麻點(diǎn)。
�。ㄎ澹┓�(wěn)定效果問題
因?yàn)樗远嗖释苛现兴某煞州^高，而水的揮發(fā)強(qiáng)烈的依賴環(huán)境，在低濕度環(huán)境下，它可能干燥的很快有時會引起裂縫；在高濕度環(huán)境下，成膜過程將十分緩慢，容易造成涂料的松垂；再加上剛形成的涂料層常常對水很敏感，空氣中的水蒸汽含量增加就會引起涂料褶皺。
